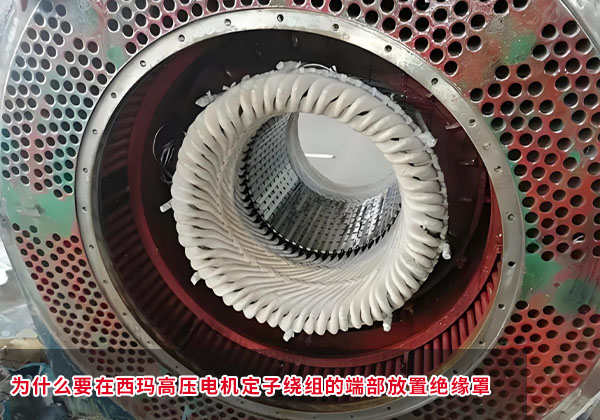

與低壓電機相比,西安西瑪高壓電機的定子繞組由電磁線和線圈組成,與定子鐵芯的絕緣結構特殊。對于西瑪電機來說還有一個特殊要求,即在每個電機外殼中安裝絕緣材料;絕緣罩將繞組外形的外緣與底座分開,內緣將轉子部分分開。從分析電氣絕緣機理入手,應盡量疏通通通氣道,以提高絕緣強度和定子繞組與導線的爬電距離。輔之以發動機的發熱部件,具有導風導熱的作用。最大化。有時隔熱罩也被稱為擋風玻璃,實際上是指屏蔽不利于散熱的通道,將風引導到預設的方向。
由于西瑪高壓電機制造過程中零部件的尺寸和加工工藝差異較大,特別是電機定子繞組端部的長度和形狀效應,差異較大,造成高壓電機繞組端部的差異。外殼的尺寸有個性的特點,而同一系列產品的多功能性并不好。
在對絕緣罩和絕緣要求中,所采用的材料應是具有一定形狀效應和機械強度的絕緣子,因此多采用玻璃鋼材料。
玻璃纖維增強塑料是以玻璃纖維增強的不飽和聚酯、環氧樹脂和酚醛樹脂為基體,以玻璃纖維或其制品為增強材料,稱為玻璃纖維增強塑料或玻璃纖維增強塑料。它在絕緣性能、機械性能、特殊用途和使用壽命等方面都有其優勢。但是,鑒于大多數發動機產品的特殊性,優化生產還沒有普及,而且大多數仍然是基于小作坊的生產方式。
根據西瑪電機的實際情況,端蓋采用整體或分體設計加工,整體緊固時所用的緊固件應嚴格控制,防止繞組在安裝過程中因其長度而使電氣尺寸失調,徑向距離可調整,避免損壞與轉子部分的摩擦。
