角接和星形連接代表了三相電機電纜的獨特轉換關系。設計了同一電機的不同連接方式、同一額定電壓和同一功率電機的不同連接方式，并給出了非常有趣的參數關系。接下來，西安西瑪電機技術人員為大家分享關于三相異步電動機星形連接和角接技術。

三相異步電動機星形連接和角接之間的關系

星形連接和角形連接代表了三相電動機的特殊接線方法。同一電機的額定電壓不同，接線方式不同。最直接的區別和相關參數之間的關系可以概括為：星形連接時，電源電壓相同。相電壓為1.732倍，相電流等于線電流。在轉角接中，相電壓等于線電壓，線電流是相電流的1.732倍。

在相同的西安電機廠生產的三相異步電動機功率和相同的標稱電壓下，如果實施星形連接，導線直徑粗，相電壓低，相應的線圈匝數低，如果實施角接，因為電源電壓等于相電壓，相應的線圈匝數大，每匝對應的電流很小，線徑也很小。因此，可以得出以下結論：（1）星形連接改為轉角接，原星形連接除以1.732時導線直徑的總截面積等于轉角接時導線直徑的總直徑范圍。（2） 拐角接改為星形連接，即原始角度。將導線直徑的總橫截面積乘以1.732相當于星形連接期間導線直徑的總橫截面積?；蛘咭部梢赃@樣描述：（1）轉角處的導電截面是星形連接處的0.57736倍。也就是說，拐角接時導線直徑的總橫截面積除以0.57736等于星形連接時導線直徑的總橫截面積。

三相異步電動機介紹

三相異步電動機運行優于單相異步電動機，節省了材料。三相異步電動機屬于異步電動機，由三相電源供電，三相電源同時連接到一定的標稱電壓，相差120度。由于三相異步電動機的轉子和定子的旋轉磁場以相同的方向和不同的速度旋轉，因此存在速度差，所以我們可以說三相異步電動機。

三相異步電動機轉子的轉速總是低于旋轉磁場的轉速：轉子繞組和磁場之間的相對運動產生電動勢和電流，磁場相互作用產生電磁轉矩，將電能轉化為機械能。

根據轉子結構的不同，三相異步電動機可分為籠型和繞組型兩種?；\型轉子異步電動機具有結構簡單、運行可靠、重量輕、價格便宜等優點，是一種常用的異步電動機。主要缺點是速度控制困難。繞線式三相異步電動機的轉子與定子一樣，具有三相繞組，通過滑環和電刷與外部變阻器相連。通過調節變阻器電阻，可以根據最大扭矩改變速度，可以提高發動機的起動性能，并且可以調節發動機轉速。

三相異步電動機繞組可設計為單層繞組、雙層繞組和單層混合繞組。單層繞組是一種繞組，其中每個定子槽中只嵌入一個線圈的有效側，線圈總數是鐵芯槽總數的一半。

單層繞組的優點是繞組數量少。該工藝相對簡單，無夾層絕緣，提高了槽利用率。單層結構不會(huì )導致插槽中的相位崩潰。缺點是繞組產生的電磁波形不理想，電機的鐵損和噪聲大，起動性能不好，所以單層繞組一般只用于小容量電機。

以上內容就是西安電機廠技術人員為大家分享的關于的三相異步電動機星形連接和角接技術，星形連接和角形連接代表了三相電動機的特殊接線方法。同一電機的額定電壓不同，接線方式不同。如果還有其它不太明白的地方，歡迎聯系西安西瑪電機客服人員。

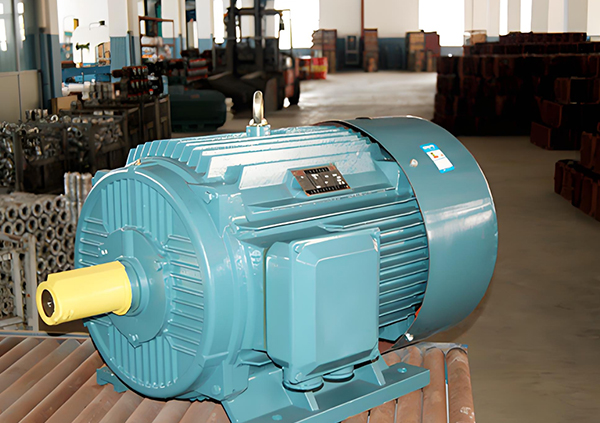

今天要向大家推薦的產品是：JS鼠籠三相異步電動機，西安西瑪JS系列鼠籠三相異步電動機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、要削機床、運輸機械及其他設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。歡迎廣大新老客戶選購。
