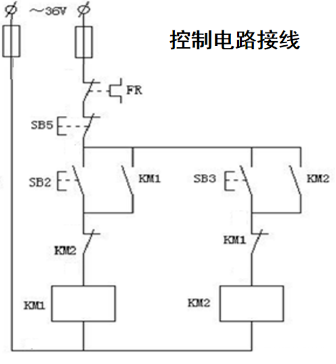

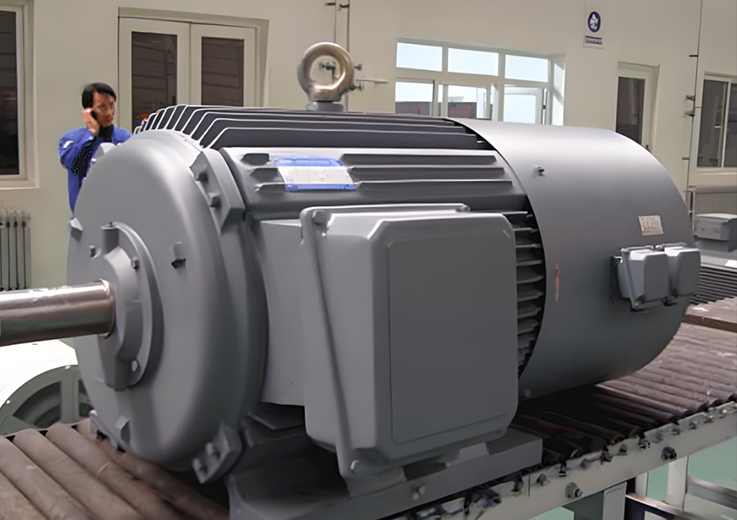

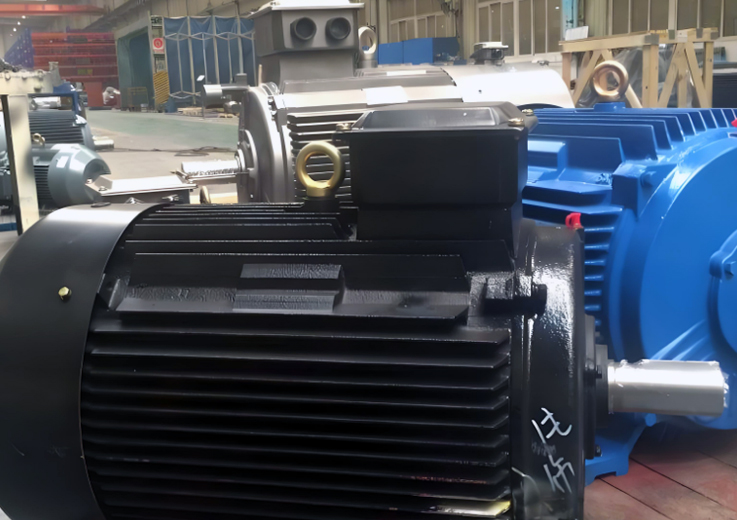

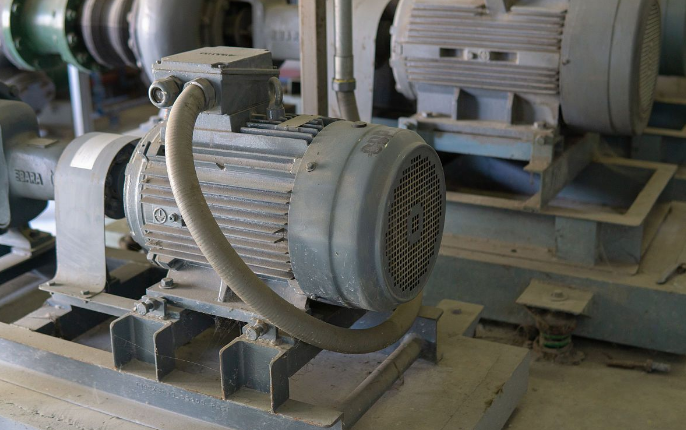

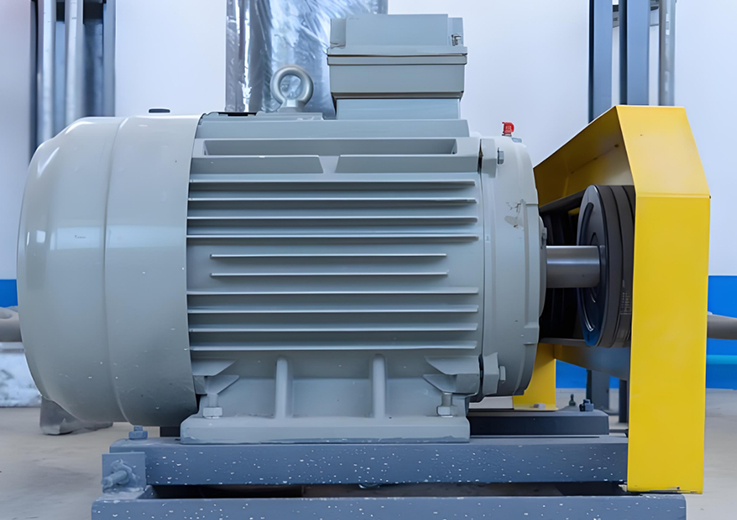

01、三相異步電動機正反轉控制線路原理圖

02、三相異步電動機正反轉控制線路工作原理分析

1、電動機正轉運行控制

當按下控制按鈕SB2時，交流36V火線L依次經過熔斷器FU，熱繼電器FR常閉點,停止按鈕SB5常閉點，啟動按鈕SB2，交流接觸器KM2常閉觸點NC，到達交流接觸器KM1線圈A1，此時KM1線圈A1得到交流36V火線L。

交流36V零線N經過熔斷器FU到達交流接觸器KM1線圈A2，此時KM1線圈A2得到交流36V零線N。交流接觸器KM1線圈得電，KM1常開觸點NO閉合完成自鎖，KM1常閉觸點NC斷開實現互鎖，交流接觸器KM1主觸點閉合，電動機M正轉運行。

2、電動機反轉運行控制

當按下控制按鈕SB3時，交流36V火線L依次經過熔斷器FU，熱繼電器FR常閉點，停止按鈕SB5常閉點,啟動按鈕SB3，交流接觸器KM1常閉觸點NC，到達交流接觸器KM2線圈A1，此時KM2線圈A1得到交流36V火線L。

交流36V零線N經過熔斷器FU到達交流接觸器KM2線圈A2，此時KM2線圈A2得到交流36V零線N。交流接觸器KM2線圈得電，KM2常開觸點NO閉合完成自鎖，KM2常閉觸點NC斷開實現互鎖，交流接觸器KM2主觸點閉合，電動機M反轉運行。

3、電動機停止控制

當電動機過載時，無論電動機是正轉或是反轉，線圈失電，電動機停止。

當按下停止按鈕SB5時，無論電動機是正轉或是反轉，線圈失電，電動機停止。

03、三相異步電動機正反轉控制線路的硬件接線

1、未接線前的檢查

用萬用表檢查熔斷器FU是否燒斷。交流接觸器KM1和KM2常開、常閉觸點接通與斷開是否良好，線圈阻值是否正常。正轉、反轉、停止按鈕觸點接通與斷開是否良好，熱繼電器常閉點接通與斷開是否良好。

2、硬件接線

（1）電動機正轉運行控制回路接線：將熔斷器FU，熱繼電器FR,停止按鈕SB5，啟動按鈕SB2，交流接觸器KM2常閉觸點NC，交流接觸器KM1線圈A1依次串聯后接到交流36V火線上，然后將交流接觸器KM1常開點與按鈕SB2常開點并聯，交流接觸器KM1線圈A2與熔斷器FU串聯后接到交流36V零線上。

（2）電動機反轉運行控制回路接線：將按鈕SB3常開，交流接觸器KM1常閉觸點NC，交流接觸器KM2線圈A1依次串聯后接到按鈕SB5常閉出線上，然后將交流接觸器KM2常開點與按鈕SB3常開點并聯，交流接觸器KM2線圈A2與交流接觸器KM1線圈A2相連。

3、接完線之后的檢查

（1）把萬用表的紅黑表筆分別放到電源36V的火線和零線上。

（2）按下按鈕SB2，能測到KM1線圈的阻值，說明此回路接線沒有斷開點。

（3）按下按鈕SB3，能測到KM2線圈的阻值，說明此回路接線沒有斷開點。

（4）按下KM1，能測到KM1線圈的阻值，說明此回路接線沒有斷開點。

（5）按下KM2，能測到KM2線圈的阻值，說明此回路接線沒有斷開點。

（6）同時按下按鈕SB2和SB3，KM1和KM2線圈并聯，測得并聯后阻值應是1個線圈的1/2。

（7）同時按下交流接觸器KM1和KM2，因互鎖回路斷開測得阻值無窮大。
